Компания ООО ПРОНАТОР, готова предложить по низким ценам продукцию RINGFEDER https://www.ringfeder.com/ . Если вы заинтересованы в приобретении данной продукции RINGFEDER по хорошим, приемлемым ценам и срокам, вы можете направить заявку по любому удобному электронному адресу который указан в контактах, например Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
.
-
- RINGFEDER POWER TRANSMISSION является международным лидером на нишевых рынках технологий привода и демпфирования. Под нашим сильным брендом RINGFEDER ® мы разрабатываем, производим и поставляем превосходные соединения вал-ступица, демпфирующие компоненты и муфты для самых высоких требований к функциональности и долговечности в широком диапазоне промышленных секторов по всему миру.
-
- Добро пожаловать в ваш системный партнер по технологиям привода и демпфирования
-
- Первоклассные запорные устройства, демпфирующие компоненты и муфтовые решения для самых высоких требований в самых разных областях применения — получите быстрый и простой обзор всех линеек и серий продукции марки RINGFEDER ® в нашем подробном справочнике по продукции.
- Наше клиентское обещание для вашего конкретного варианта использования:
- Отличное ноу-хау для максимальной производительности и надежности
- Лучшее соотношение цены и качества
- Короткое время реакции и высокая доступность продукта

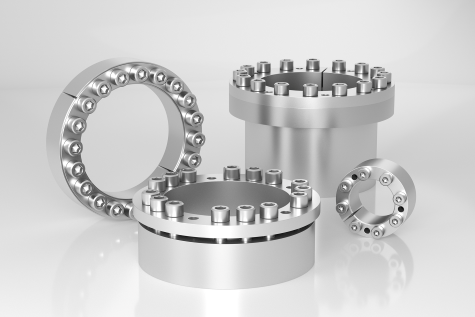

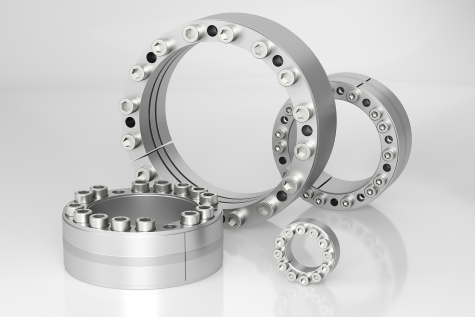

- Блокирующие узлы
- Простая и быстрая сборка и разборка, полное отсутствие обслуживания и износа, абсолютно беззазорная передача мощности: RINGFEDER ®Стопорные узлы представляют собой соединения вал-ступица с блокировкой трения, изготовленные в соответствии с высочайшими стандартами качества. Они подходят для точного крепления всех типов ступиц, например, зубчатых колес, ходовых колес и цепных звездочек, рычагов, кулачковых дисков, ременных и тормозных дисков, накладных шестерен, муфт или фланцев на валах и осях. По сравнению с внешними зажимными соединениями, например, стяжными дисками, стопорные узлы устанавливаются между валом и ступицей. Затягивая зажимные винты, внутреннее и наружное кольца прижимаются к контактным поверхностям соединяемых компонентов, создавая прессовое соединение с фрикционной посадкой. Это позволяет надежно передавать не только самые высокие крутящие моменты, но и осевые и радиальные, а также изгибающие нагрузки. РИНГФЕДЕР® без ключаБлокирующие узлы являются превосходной альтернативой обычным соединениям с горячей посадкой, клиновым соединением, шпоночным пазом или многоугольным соединением и обеспечивают превосходную концентричность и сопротивление переменному скручиванию. Наши запорные устройства доступны для пользователей в различных стандартных конструкциях и размерах, а также в специальных решениях по индивидуальному заказу.
-

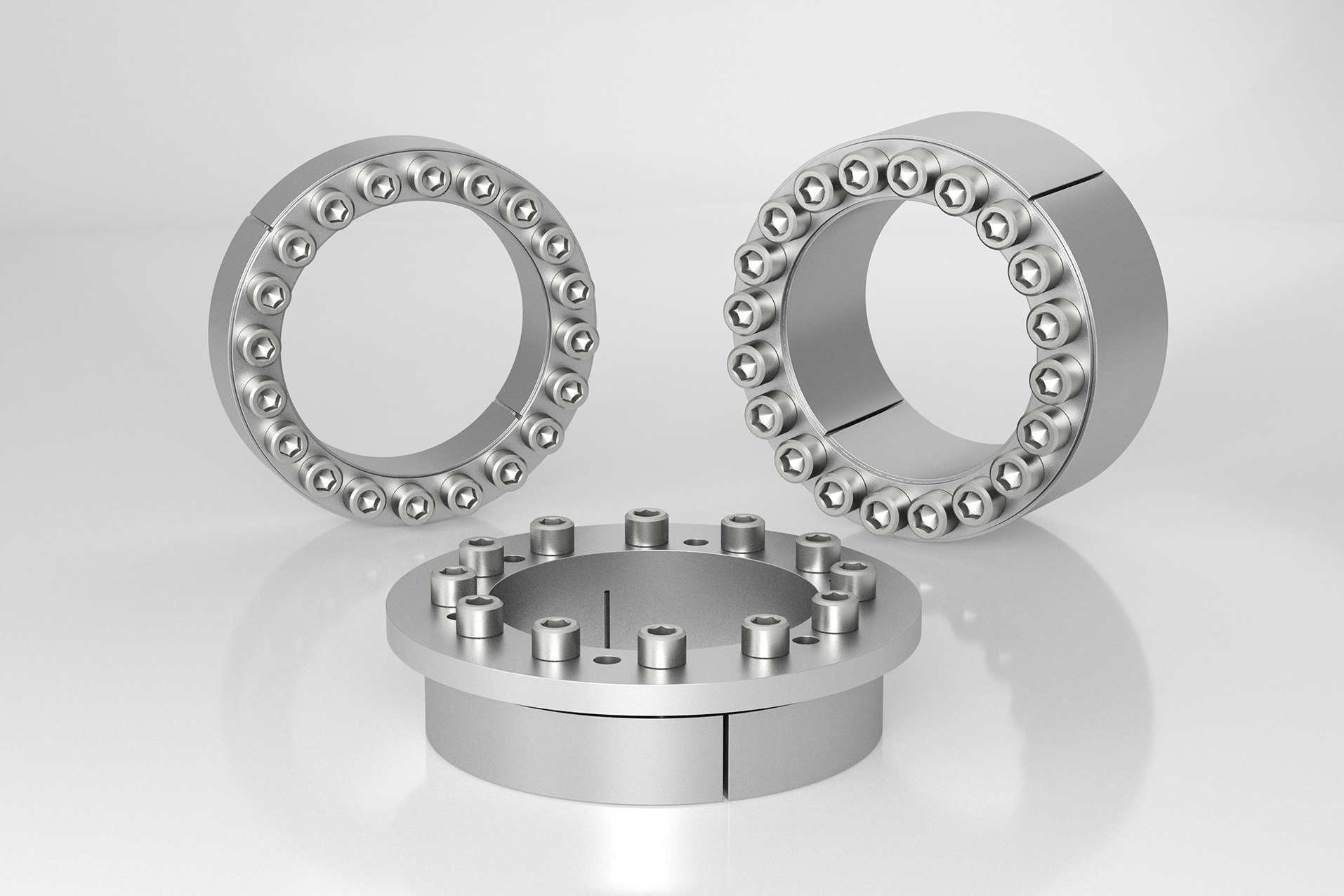

- Блокировочные узлы для изгибающих нагрузок
- Бескомпромиссная работа при экстремальных нагрузках благодаря специально разработанным стопорным узлам RINGFEDER ® для изгибающих нагрузок: Одним из самых сложных применений наших стопорных устройств являются ленточные барабаны, которые используются, например, в большинстве крупных конвейерных систем для железной или медной руды, угля и другие полезные ископаемые. Соединения вала со ступицей, используемые между валом барабана и основанием барабана, подвергаются огромным дополнительным нагрузкам от осевых и поперечных сил и особенно от изгибающих нагрузок, которые, помимо необходимого крутящего момента, должны передаваться постоянно и надежно. Поэтому РИНГФЕДЕР ®Блокировочные узлы для изгибающих нагрузок были оптимизированы в отношении прочности материала, качества поверхности и внутреннего напряжения, чтобы эффективно предотвратить, например, поломку вала, осевую миграцию или пластическую деформацию основания барабана и, следовательно, дорогостоящий ремонт и простои производства. Беззазорные фиксирующие устройства с фрикционной посадкой обеспечивают максимально возможную эксплуатационную надежность при использовании в ленточных барабанах, а также убедительны благодаря простоте в обращении, а также полной свободе от износа и обслуживания.
-

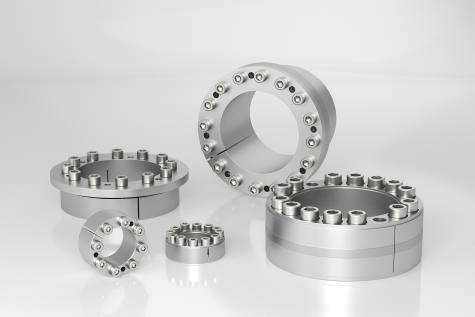

- Запорные устройства из нержавеющей стали
- Доказанная надежность и функциональность даже в самых тяжелых условиях эксплуатации: высококачественные запорные узлы RINGFEDER® из нержавеющей стали являются предпочтительным выбором для всех применений приводов, предъявляющих самые высокие требования к коррозионной стойкости используемых компонентов, например, в производстве насосов, в пищевой промышленности и производстве напитков, а также в медицинской технике. Наши нержавеющие соединения вал-ступица, состоящие из высокопрочных прецизионных колец и специально разработанных винтов из нержавеющей стали, устойчивы к нежелательным отложениям грязи и агрессивным чистящим средствам. Таким образом, они не только помогают операторам предприятий соблюдать самые строгие правила гигиены и чистоты, но и помогают эффективно предотвращать дорогостоящие простои производства. РИНГФЕДЕР® из нержавеющей сталиБлокировочные узлы передают крутящий момент, а также радиальные и осевые усилия абсолютно беззазорно, а также совершенно не изнашиваются и не требуют технического обслуживания. Они доступны для пользователей как в виде специальных решений, изготовленных по индивидуальному заказу, так и в большом количестве установленных, легко доступных стандартных размеров и вариантов.
-

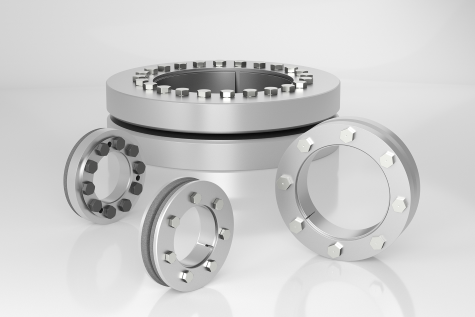

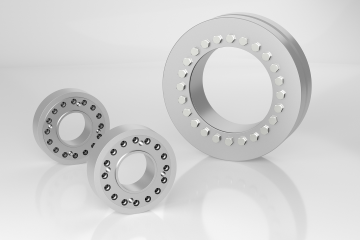

- Термоусадочные диски
- Высококачественный оригинал от лидера мирового рынка: термоусадочные шайбы RINGFEDER ® представляют собой фланцевые соединения вала со ступицей с блокировкой трения и более мощную и надежную альтернативу обычным термоусадочным, клиновым, шпоночным или многоугольным соединениям. В отличие от внутренних стопорных устройств, например стопорных узлов, давление прикладывается снаружи к полому валу или ступице, что создает абсолютно беззазорное фрикционное соединение между валом и ступицей. Таким образом, стяжная муфта не находится на пути нагрузки – вместо этого крутящий момент передается с силовым замыканием на поверхность соединения между валом и ступицей без промежуточного элемента. РИНГФЕДЕР® _Термоусадочные диски убеждают также своей полной стойкостью к износу и техническому обслуживанию, простотой сборки и разборки, а также исключительной стойкостью к переменному скручиванию и концентричности. В зависимости от специфических требований заказчика наши усадочные диски доступны в проверенном стандартном и специально разработанном специальном исполнении, в двух- и трехкомпонентном исполнении, а также из нержавеющей стали. В дополнение к крутящим и изгибающим нагрузкам также могут передаваться осевые и радиальные нагрузки.
-

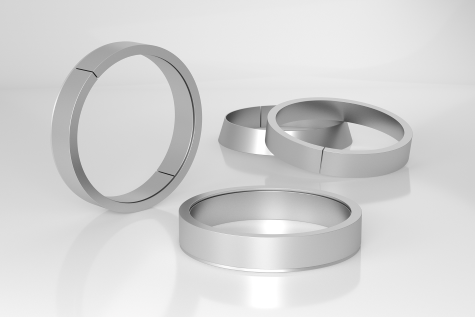

- Блокирующие элементы
- Стопорные элементы RINGFEDER ® представляют собой наиболее износостойкую и безопасную в обслуживании, компактную и экономичную конструкцию соединения вала со ступицей с фрикционным замком. Основанные на проверенной технологии фрикционных пружин, наши стопорные элементы состоят из внешнего и внутреннего конических колец, которые взаимодействуют для создания механического соединения между валом и устанавливаемым компонентом. Натяжение стопорных элементов осуществляется подходящей заказчику конструкцией ступицы и вала. Наш мощный и высокоточный RINGFEDER ®Запорные элементы серии RfN 8006 доступны в сплошном и, для более низких требуемых усилиях зажима, щелевом исполнении. Они чрезвычайно гибки по конструкции и поэтому могут быть идеально адаптированы для широкого спектра применений, требующих надежной передачи малых и средних крутящих моментов и осевых нагрузок.
-
- Selection Tool
- Use our Selection Tool for a quick and easy preliminary determination of a RINGFEDER® Locking Assembly suitable for your individual requirements.
- View

- True Inch Sizes
- Looking for RINGFEDER® Locking Assemblies in true inch sizes? These are available to you for our series RfN 7003, RfN 7004, RfN 7005, RfN 7006, RfN 7007, RfN 7012, RfN 7013.0, RfN 7013.1 and RfN 7515.
- Type
- Contact

- RfN 7003
- Two-Part Series with Slotted Single Taper as well as without Flange
- Self-Centering
- Inner Diameter d: 19-400 mm
- Outer Diameter D: 47-495 mm
- Overall Length L: 34-137 mm
- Torque T: 355-512,625 Nm
- View

- RfN 7004
- Extended Series of the RfN 7003 Series for Cost-Effective Hub Design
- Self-Centering
- Inner Diameter d: 19-180 mm
- Outer Diameter D: 47-235 mm
- Overall Length L: 45-98 mm
- Torque T: 530-63,903 Nm
- View

- RfN 7005
- Three-Part, Slotted Series for Even the Highest Transmissble Torques
- Self-Centering
- Inner Diameter d: 25-600 mm
- Outer Diameter D: 55-695 mm
- Overall Length L: 46-224 mm
- Torque T: 649-1,8 Mio. Nm
- View

- RfN 7006
- Two-Part Series with Slotted Single Taper as well as with Flange
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-400 mm
- Outer Diameter D: 47-495 mm
- Overall Length L: 34-138 mm
- Torque T: 270-375,945 Nm
- View

- RfN 7007
- Series Similar to RfN 7004, but with Axial Fixation of the Hub by a Raised Flange
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-200 mm
- Outer Diameter D: 47-260 mm
- Overall Length L: 45-98 mm
- Torque T: 270-48,800 Nm
- View

- RfN 7012
- Slimmest Series for Narrow Spaces as Well as Maximum Forces and Moments
- Without Axial Displacement
- Inner Diameter d: 19-1,000 mm
- Outer Diameter D: 47-1,100 mm
- Overall Length L: 28-130 mm
- Torque T: 306-2.4 Mio. Nm
- View

- RfN 7012.2
- Same Dimensions as RfN 7012, Optimized for Transmission of Maximum Bending Loads
- Without Axial Displacement
- Inner Diameter d: 130-800 mm
- Outer Diameter D: 180-910 mm
- Overall Length L: 52-130 mm
- Torque T: 12,074-1.6 Mio. Nm
- View

- RfN 7013.0
- Enhanced Strength, Optimal for Highest Rotational Speeds and Radial Loads
- Self-Centering
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
- View

- RfN 7013.1
- Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
- View

- RfN 7014
- Large Transmissible Peripheral Forces Due to Extended, Flat Cones
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 60-300 mm
- Outer Diameter D: 100-390 mm
- Overall Length L: 60-156 mm
- Torque T: 4,130-245,000 Nm
- View

- RfN 7015.0
- Combined Transmission of Highest Torques, Axial Forces and Bending Loads
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 77-227 mm
- Torque T: 14,244-2.5 Mio. Nm
- View

- RfN 7015.1
- Series Similar to RfN 7015.0, but in Addition with Extremely Low Surface Pressure
- Self-Centering
- Without Axial Displacement
- Low Surface Pressure
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 75-220 mm
- Torque T: 6,575-903,696 Nm
- View

- RfN 7061
- Two-Part, Highly Compact Series for Even Smallest Shaft Diameters
- Self-Centering
- Low Surface Pressure
- Inner Diameter d: 6-50 mm
- Outer Diameter D: 16-80 mm
- Overall Length L: 13,5-44 mm
- Torque T: 6-1,900 Nm
- View

- RfN 7110
- Particularly Small Series for Thin-Walled Hubs and Confined Spaces
- Self-Centering
- Without Axial Displacement
- Low Surface Pressure
- Inner Diameter d: 8-130 mm
- Outer Diameter D: 15-165 mm
- Overall Length L: 28-139 mm
- Torque T: 30-23,700 Nm
- View

- RfN 7515
- Three-Part Series, Optimized for Torques in Combination with Axial and Radial Loads
- Self-Centering
- Inner Diameter d: 60-640 mm
- Outer Diameter D: 95-735 mm
- Overall Length L: 58-177 mm
- Torque T: 4,299-1.3 Mio Nm
- View

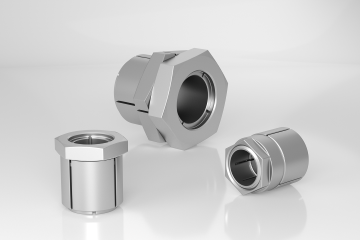

- Quick Locking Assemblies
- Highly Efficient Use in Precision Applications with Confined Space Conditions
- View
- Selection Tool
- Use our Selection Tool for a quick and easy preliminary determination of a RINGFEDER® Locking Assembly optimized for Bending Loads suitable for your individual requirements.
- View

- RfN 7012
- Slim, Universally Applicable Version for Maximum Bending Loads
- Without Axial Displacement
- Inner Diameter d: 50-1,000 mm
- Outer Diameter D: 80-1,100 mm
- Overall Length L: 33.5-130 mm
- Torque T: 1,777-1.9 Mio. Nm
- Bending Load Mbmax: 377,570 Nm
- View

- RfN 7012.2
- Same Dimensions as RfN 7012, Specially Optimized for Extreme Loads in Belt Drums
- Without Axial Displacement
- Inner Diameter d: 130-800 mm
- Outer Diameter D: 180-910 mm
- Overall Length L: 52-130 mm
- Torque T: 10,409-1.4 Mio. Nm
- Bending Load Mbmax: 392,150 Nm
- View

- RfN 7015.0
- Combined Transmission of Maximum Forces and Torques, Excellent Centering Capabilities
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 77-227 mm
- Torque T: 11,297-2.2 Mio. Nm
- Bending Load Mbmax: 777,900 Nm
- View

- RfN 7015.1
- Version Similar To RfN 7015.0, Reduced Surface Pressure for e.g. Thin-Walled Hubs
- Self-Centering
- Without Axial Displacement
- Low Surface Pressure
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 75-220 mm
- Torque T: 6,575-1.1 Mio. Nm
- Bending Load Mbmax: 822,500 Nm
- View

- RfN 7515
- Highest Torques, Axial and Radial Forces Due to Extended, Flat Cones
- Self-Centering
- Inner Diameter d: 60-640 mm
- Outer Diameter D: 95-735 mm
- Overall Length L: 58-177 mm
- Torque T: 4,299-1.3 Mio. Nm
- Bending Load Mbmax: 631,658 Nm
- Selection Tool
- Use our Selection Tool for a quick and easy preliminary determination of a stainless steel RINGFEDER® Locking Assembly suitable for your individual requirements.
- View

- RfN 7012 SST
- Robust Stainless Steel Version with Axial Hub Fixation for Highest Forces and Torques
- Without Axial Displacement
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 27.5-52 mm
- Torque T: 252-24,046 Nm
- View

- RfN 7013.1 SST
- Proven Rust-Free Version with Flange for Maximum Rotational Speeds and Radial Loads
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 199-19,950 Nm
- View

- RfN 7061 SST
- Corrosion-Resistant Version for Smallest Shaft Diameters and Thin-Walled Hubs
- Self-Centering
- Low Surface Pressure
- Inner Diameter d: 6-50 mm
- Outer Diameter D: 16-80 mm
- Overall Length L: 13.5-44 mm
- Torque T: 3-1,472 Nm
- View

- RfN 7110 SST
- Highly Compact Version, Optimally Suited for Thin Hubs and Confined Spaces
- Self-Centering
- Without Axial Displacement
- Low Surface Pressure
- Inner Diameter d: 8-50 mm
- Outer Diameter D: 16-65 mm
- Overall Length L: 28-82 mm
- Torque T: 16-1,883 Nm
-

- Additional Models
- More Half and Split Types as Well as Further Stainless Steel Versions
- View

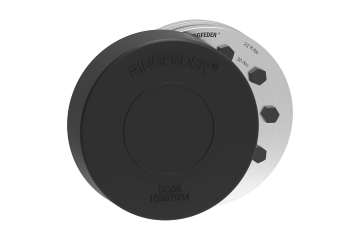

- Safety Covers
- Suited for Series RINGFEDER® RfN 4061 and RINGFEDER® RfN 4161
- High-Quality Synthetic Material
- Available up to Size 140 x 230 mm
- Inner Diameter d: 49-225 mm
- Solid Shaft Diameter dw: 26-115 mm
- Length t: 22.5-67 mm
- View

- RfN 4051
- Light Series for Medium Transmission Values, Ideal for Thin-Walled Hubs and Shafts
- 3-Part Design
- Inner Diameter d: 125-500 mm
- Outer Diameter D: 185-750 mm
- Overall Length L: 58-171 mm
- Torque T: 10,550-1 Mio. Nm
- View

- RfN 4061
- Universally Applicable Series for Smaller Shaft Diameters and High Torques
- 3-Part Design
- Inner Diameter d: 14-200 mm
- Outer Diameter D: 37-350 mm
- Overall Length L: 15-96 mm
- Torque T: 30-87,200 Nm
- View

- RfN 4061 SST
- Corrosion-Resistant Version of RfN 4061 Made from Robust Stainless Steel
- 3-Part Design
- Inner Diameter d: 14-200 mm
- Outer Diameter D: 37-350 mm
- Overall Length L: 16-102 mm
- Torque T: 30-87.200 Nm
- View

- RfN 4071
- Extended Series of RfN 4061 for Larger Shaft Diameters and Highest Transmission Values
- 3-Part Design
- Inner Diameter d: 220-370 mm
- Outer Diameter D: 370-850 mm
- Overall Length L: 114-230 mm
- Torque T: 95,000-1.5 Mio. Nm
- View

- RfN 4073
- Smallest Series with Minimum Moment of Inertia, Ideal for Lower Transmission Values
- 3-Part Design
- Inner Diameter d: 14-160 mm
- Outer Diameter D: 34-204 mm
- Overall Length L: 14-36 mm
- Torque T: 9-7,260 Nm
- View

- RfN 4091
- Heaviest, Highly Robust Series for Maximum Transmission Values Even at Extreme Loads
- 3-Part Design
- Inner Diameter d: 50-500 mm
- Outer Diameter D: 95-850 mm
- Overall Length L: 44.5-291 mm
- Torque T: 1,800-2 Mio. Nm
- View

- RfN 4161
- Proven Standard Series with Smaller Dimensions for Transmission of High Torques
- 2-Part Design
- Inner Diameter d: 18-200 mm
- Outer Diameter D: 44-340 mm
- Overall Length L: 19-95.5 mm
- Torque T: 80-124,000 Nm
- View

- RfN 4181
- Size-Extended Version of RfN 4161 for Larger Shaft Diameters and Highest Torques
- 2-Part Design
- Inner Diameter d: 220-800 mm
- Outer Diameter D: 370-1,230 mm
- Overall Length L: 115-373 mm
- Torque T: 160,000-8 Mio. Nm
- View
-
